Как подключить светодиоды D2GE-320SC0-R3 от подсветки телевизора.

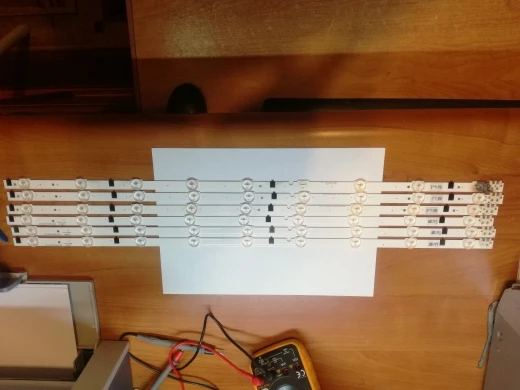

Не давно ко мне в руки попали светодиодные планки фирмы LUMENS D2GE-320SC0-R3 [12,12,27], от подсветки ЖК телевизора SAMSUNG. Количество линеек подсветки - 5, количество светодиодов в каждой - 9. Поверх наклеены светорассеиватели.

D2GE 320SC0 R3 как подключить светодиодную линейку.





LUMENS D2GE 320SC0 R3 от подсветки жк телевизора.

Сразу нашлись места для их использования: подсветка веранды, улицы, крольчатника и.т.д. Покопавшись в интернете ничего толкового не нашёл по данным планкам.



На Алиэкспрессе откопал применяемые светодиоды, можно купить для замены:

  • Название A127CECEBUP8C-6078
  • Производитель ЛЮМЕН
  • Происхождения Корея
  • Мощность 1W
  • Прямой Ток 350mA
  • Импульсный Прямой Ток 500mA
  • Обратный Ток 25mA
  • Обратное Напряжение 5 В
  • Напряжение в прямом направлении 3.15-3.40 В(350mA)
  • Размеры 3.5 × 3.5 × 0.8 мм





 Сами планки можно купить тут - ссылка.

 Светодиоды здесь - ссылка.







Светодиоды 3535 3537 от подсветки.

От сюда вывод: максимальное напряжение планки 30,6v , ток 350мА.



Характеристики D2GE-320SC0-R3.

Запитал светодиодную линейку от импульсного блока питания регулируемого в некоторых пределах. Гирлянда диодов подключена через резистор 2,2 Ом, напряжение измеряется после этого резистора.

Блок питания для светодиодной линейки D2GE 320SC0 R3.



Характеристики D2GE 320SC0 R3, ток и напряжение.

При 30v непосредственно на линейке ток составляет 350мА.

В процессе регулировки напряжения блока питания, изменение яркости свечения светодиодов незначительна, и для продления срока службы диодов выставил ток 0,25А, напряжение составило чуть меньше 29 Вольт. В результате получаем мощность 7,2W, что для светодиодной линейки в 9W - достаточно щадящий режим.



И того:

Пять линеек D2GE-320SC0-R3 общей мощностью 36W + КПД блока питания 80% (20%)= 43W.

Минус такого освещения - цвет. Он слишком холодный!




Дополнение.

Провожу тесты с одной планкой, при токе 300мА светит уже 3 недели непрерывно, нагрев умеренный без каких либо радиаторов охлаждения. Тестирование будет проходить до 16 августа (уезжаю на 3 дня).

Тест пройден!




Светодиоды и планки подсветки для  ЖК телевизоров.

Светодиоды 6v на LG 2 Вт размер 3535 (большая площадка "-" ) ссылка
Светодиоды 6v на LG 2 Вт размер 3535 (большая площадка"+") ссылка
Светодиоды 6v на LG 1 Вт размер 7030 ссылка
Светодиоды 3v на LG размер 3528 (большая площадка "+" ) ссылка
Светодиоды 3v на Samsung размер 7032 ссылка
Светодиоды 3v на Samsung 0.5 Вт размер 5630 ссылка






Отзывы и комментарии

# MegaVolt » 28.05.2019

Башку людям не морочь! :D"для продления срока службы диодов выставил ток 0,25мА (!!!), напряжение составило чуть меньше 29 Вольт" ...
0 +−


# admin » 28.05.2019

Цитирую MegaVolt:
Башку людям не морочь

Просто опечатка была.
0 +−


# Fry » 29.03.2019

Быстрая доставка, очень прочная и безопасная упаковка для такой хрупкой вещи.
−1 +−


# Anton » 17.03.2019

Планки все рабочие, спасибо! Парадовала доставка- в течении недели до Москвы. Упаковка тоже отлично-толстая пластиковая туба.
+1 +−


# Vv » 19.02.2019

Кстати не написал про упаковку, просто супер, были упакованы в пластиковую трубу. По поводу наличия защитных диодов, в старых они выгорели но так же выгорели и светодиоды, так, что думается лучшим вариантом будет доработка блока питания, снизить ток на подсветку, можно и защиту впихнуть перед планками.
0 +−


# Александр » 06.02.2019

Хорошие линейки led, проверил, напряжение падения на на одной линейке led в пределах 23 в, одной заменил неисправный в телевизоре. товар и продавца рекомендую. были упакованы в полипропиленовые трубку. отсутствие стабилитронов на на трех линейка не критично, да и по одному на 12в не в тему, так как включен последовательно с 24в которого нет, соответственно стабилитрон не задействован в цепи питания и защиты.
0 +−


# Михаил Анатольевич » 20.11.2018

Выписал планки, спасибо!
0 +−


# Ремкот » 07.11.2018

Обыскался, спасибо за наводку!
0 +−


# Александр М » 18.12.2017

Кто нибудь перепаивал диоды? Хотел купить D2GE-320SC0-R3, но диоды практичнее, можно ещё куда нибудь приспособить.
0 +−


# Дим-дим » 15.11.2017

Отличный мануал подготовили. 8)
+1 +−


# Злой котэ » 09.09.2017

Спасибо, за мануал по данным светодиодам!
0 +−


# Сулик » 28.07.2017

На линейке большая площадь печатных дорожек, они и отводят тепло от диодов. Использовал такую планку в сарае, пока не замочило дождём, ток был порядка 250 мА.
+3 +−


# Егор » 06.07.2017

Спасибо за информацию, а то у меня светили в 100 мА, больше боялся подавать на них, сей час стало раза в два больше света.
+6 +−
